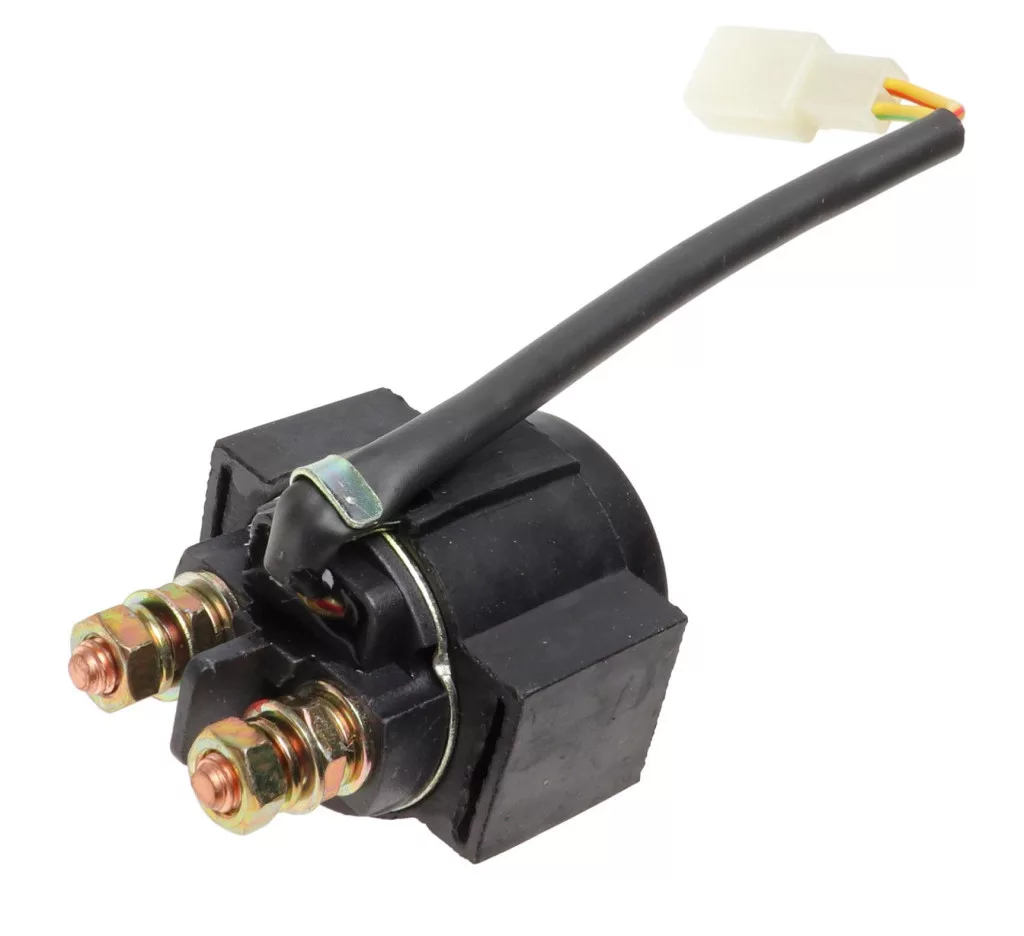

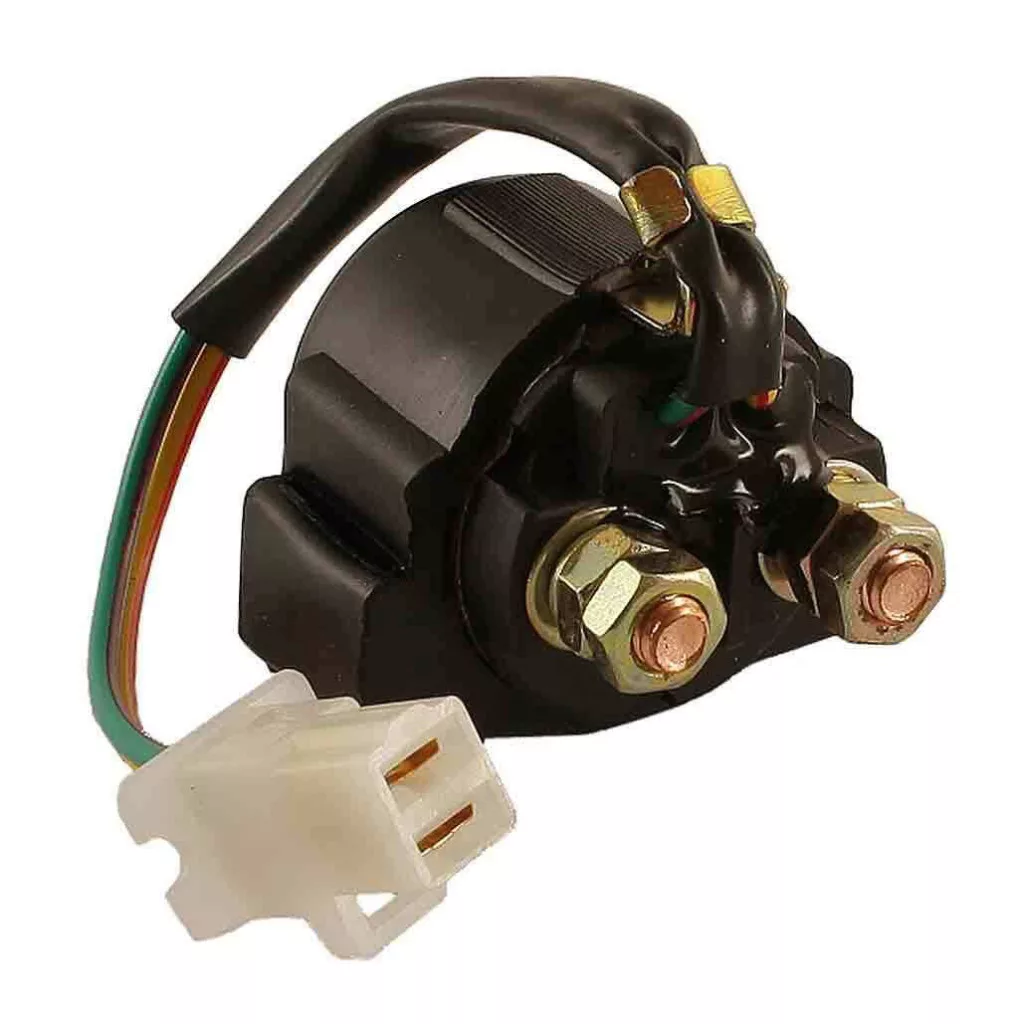

Önindító relé

Az önindító relé (szolenoid relé) a robogó elektromos rendszerének egyik legkritikusabb alkatrésze, amely az akkumulátor és az önindító motor között létesít kapcsolatot. Ez a nagy teljesítményű elektromágneses kapcsoló gondoskodik arról, hogy a gyújtáskapcsoló megnyomásakor a szükséges nagy áram eljusson az önindítóhoz a motor beindításához.

• Névleges feszültség: 12V DC
• Kapcsolóáram: 20A - 80A (típustól függően)
• Általános kapacitások: 20A, 40A, 80A
• Tekercsfeszültség: 12V
• Kontakt ellenállás: < 1mΩ
• Működési hőmérséklet: -40°C - +85°C

Mechanikai jellemzők:

• Kivezetések száma: 4 lábas (2 vezérlő + 2 főáramkör)
• Csatlakozás: Csavaros vagy dugaszolós kivitel
• Tömeg: 150-300g (mérettől függően)
• Ház anyaga: Fém vagy műanyag védőburkolat
• Gumi tartóval vagy fém konzollal szerelhető.

Az önindító relé képes kezelni a 80-200A közötti indítóáramot, amit egy kis vezérlőárammal (1-2A) aktivál, így védve a gyújtáskapcsolót a nagy terheléstől.

Amikor a gyújtáskapcsoló START állásba kerül, a relé tekercsén átfolyó áram elektromágneses teret hoz létre, amely behúzza a kontaktust és összekapcsolja az akkumulátort az önindítóval.

A gomb elengedésekor a rugó visszahúzza a kontaktust, megszakítva az áramkört és megvédve az önindítót a túlmelegedéstől. kivitelek

• 20A verzió: Kisebb robogókhoz (50-125cc)
• 40A verzió: Közepes teljesítményű járművekhez (125-250cc)
• 80A verzió: Nagy robogókhoz és maxi scooter-ekhez (250cc+)

Az önindító relé általában a következő helyeken található:

• Akkumulátor közelében
• Biztosítékdobozban
• Műszerfal alatt
• Motor melletti elektromos központban

Meghibásodás jelei

Figyeljen ezekre e jelekre:

• A START gomb megnyomásakor semmi nem történik
• Csak kattanó hang hallható, de az önindító nem forog
• Az önindító gyengén vagy akadozva működik
• Többszöri próbálkozás szükséges az indításhoz
• A relé túlmelegszik
• Biztosítékok gyakori kiégése
• Az önindító folyamatosan működésben marad

Hibakeresés lépései

1. Akkumulátor ellenőrzése: Minimum 12,4V szükséges
2. Biztosítékok vizsgálata: Önindító és fő biztosíték
3. Csatlakozások tisztítása: Oxidáció eltávolítása
4. Relé tesztelése: Cserével vagy multiméterrel
5. Önindító motor ellenőrzése: Közvetlen árammal

 Nagy teljesítmény: Akár 80A-es kapcsolóképesség
 Gyors kapcsolás: Azonnali válasz a START gombra
 Védelem: Megóvja a gyújtáskapcsolót a nagy áramtól
 Tartósság: Több ezer kapcsolási ciklus
 Kompakt méret: Könnyű beépíthetőség
 Univerzális: Széles kompatibilitásenőrzés

• Havonta tesztelje az indítás működését
• Tartsa tisztán a csatlakozókat
• Ellenőrizze a rögzítést és a vezetékeket
• Kerülje a hosszú indítási próbálkozásokat
• Tartsa jó állapotban az akkumulátort
• Használjon minőségi alkatrészeket

Csere időzítése

• Cserélje ki a relét, ha az indítás nehézkessé válik
• 3-5 évente preventív csere javasolt
• Azonnal cserélje túlmelegedés esetén

Telepítési útmutató

1. Biztonság: Kapcsolja le az akkumulátort
2. Régi relé eltávolítása: Jegyezze fel a vezetékek helyét
3. Új relé bekötése: Pozitív és negatív pólusok helyes csatlakoztatása
4. Tesztelés: Próbaindítás akkumulátor visszakapcsolása után
5. Rögzítés: Biztos tartó használata a vibrációk ellengbiztosítás

Az önindító relék megfelelnek az autóipari szabványoknak és hosszú élettartamot biztosítanak. Válasszon mindig a jármű specifikációjának megfelelő ampercitású relét a biztonságos működés érdekében.

A megbízható indítás nem luxus, hanem alapvető elvárás. Válasszon minőségi önindító relét robogójához!
