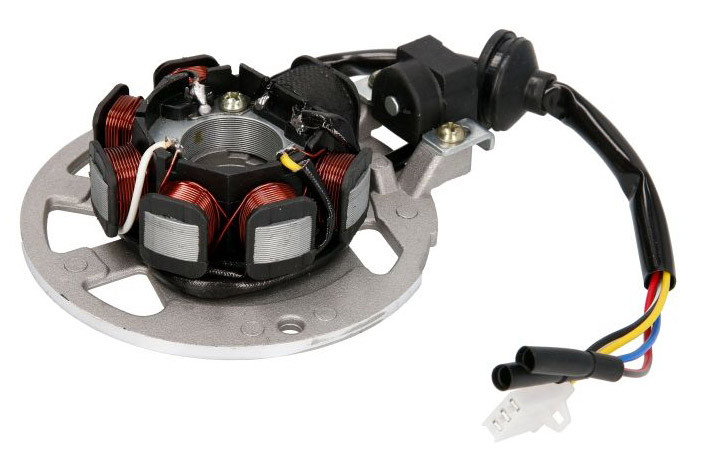

Gyújtás alaplap Minarelli
Gyújtás alaplap Minarelli
11 900 Ft
  1. Gyújtás rendszer alkatrészei
  1. ROBOGÓ alkatrészek
  2. YAMAHA alkatrészek
  3. YAMAHA alkatrészek
  4. Elektromos alkatrészek
  5. Gyújtás rendszer alkatrészei

Gyújtás alaplap Minarelli

Cikkszám:
R002256
Gyújtás alaplap Minarelli
Rendelhető
Külső raktáron, beszerzési ideje 1-2 munkanap.
11 900 Ft
Márka :
MCN
db

5 vezetékes, Minarelli fekvőhengeres blokkokhoz.

Alábbi típusokhoz használható:

  • Aprilia AREA 51 (98-00)
  • Aprilia GULLIVER 50 (95-98)
  • Aprilia RALLY 50 (95-04)
  • Aprilia SCARABEO 2T 50 (93-06)
  • Aprilia SR 50 Old (93-96)
  • Aprilia SR 50 (97-01)
  • Aprilia SONIC 50 (98-08)
  • Keeway F-ACT 50
  • Keeway HURRICANE 2T 50
  • Malaguti F-10 JETLINE AC (92-)
  • Malaguti F15 FIREFOX 50
  • Yamaha AEROX 2T 50 (97-16)
  • Yamaha AXIS 50 (94-96)
  • Yamaha BREEZE 50 (95)
  • Yamaha JOG APRIO 50 (96-97)
  • Yamaha JOG POCHE 50 (92-97)
  • Yamaha JOG 3KJ (90-98)
  • Yamaha JOG R 50 (96-11)
  • Yamaha JOG RR 50 (02-12)
  • Yamaha JOG 90 (91)
  • Yamaha MINT 50 (94-96)
  • Yamaha NEOS 2T 50 (97-15)
  • Yamaha VINO 2T 50 (97-98)
  • Yamaha WHY 50 (98-06)

Vásárolj teljes biztonságban!
Minden nálunk vásárolt termékre 12 hónap garanciát biztosítunk, hogy neked csak az útra kelljen koncentrálnod.
Az alábbi terméket ajánljuk még kiegészítőként
Csomagajánlatok
Részletek

Robogó gyújtás alaplap állórész (stator) a motor elektromos rendszerének szíve, amely a mechanikai forgómozgást elektromos energiává alakítja. Ez a precíziós elektromágneses komponens biztosítja a gyújtórendszer, világítás és egyéb elektromos fogyasztók zavartalan működését. A modern állórész technológia ötvözi a megbízhatóságot a hatékony energiatermeléssel, garantálva a robogója maximális teljesítményét minden körülmények között.

Működési elv és funkciók

Alapvető működés: A stator (állórész) és a lendkerék (forgórész) együttesen alkotják a generátort. A lendkeréken elhelyezett mágnesek forgása során változó mágneses mezőt hoznak létre a stator tekercsek körül, amely elektromos feszültséget indukál.

Főbb funkciók:

  • Gyújtórendszer táplálása - CDI egység és gyújtótrafó energiaellátása
  • Világítás rendszer - fényszóró, hátsó lámpa, irányjelző táplálása
  • Akkumulátor töltés - elektromos rendszer fenntartása
  • Műszeregység táplálása - sebességmérő, fordulatszámmérő működtetése
  • Gyújtási jel generálása - CDI számára fordulatszám és pozíció információ

Műszaki specifikációk és konfigurációk

Tekercs konfigurációk:

6 tekercses állórész (GY6 4T motorok):

  • Külső átmérő: 98-108 mm
  • Vezetékek száma: 5-6 db
  • Teljesítmény: 80-150W
  • Alkalmazás: 50-150 ccm 4T robogók

7 tekercses állórész (2T sportmotorok):

  • Külső átmérő: 84-94 mm
  • Vezetékek száma: 5-7 db
  • Teljesítmény: 60-120W
  • Alkalmazás: 50-80 ccm 2T sportrobogók

8 tekercses állórész (nagy teljesítmény):

  • Külső átmérő: 110-130 mm
  • Vezetékek száma: 6-8 db
  • Teljesítmény: 120-250W
  • Alkalmazás: 125-250 ccm nagyrobogók

Elektromos paraméterek:

Motor Típus Tekercs Szám Kimeneti Teljesítmény Feszültség Vezeték Szám
50 cm³ 2T 6-7 db 60-100W 12 V AC/DC 5-6 db
50 cm³-es 4T 6-8 db 80-120 W 12 V AC/DC 5-7 db
125 cm³-es 4T 8-10 db 120-180 W 12 V AC/DC 6-8 db
150-250 cm³ 10-12 db 150-300 W 12 V AC/DC 7-10 db

Csatlakozási konfigurációk

Vezeték színkódok és funkciók:

5 vezetékes konfiguráció:

  • Sárga: Gyújtás táplálás (AC)
  • Fehér: Világítás táplálás (AC)
  • Piros: Töltés pozitív (+12V)
  • Fekete/Zöld: Massa (földelés)
  • Kék: Gyújtás indítójel

6 vezetékes konfiguráció:

  • Sárga (2 db): Gyújtás táplálás dupla kimenet
  • Fehér: Világítás táplálás (AC)
  • Piros: Töltés pozitív (+12V)
  • Fekete: Massa (földelés)
  • Kék/Zöld: Gyújtás trigger jel

7-8 vezetékes vezérlés:

  • Külön világítás körökhöz (fényszóró/hátsó lámpa)
  • Elektromos önindító támogatás
  • Műszeregység külön táplálása
  • Fejlett CDI rendszerek támogatása

Szerelési útmutató:

Előkészületek: 1

  1. Akkumulátor lekapcsolása
  2. Variátor és kuplung eltávolítása
  3. Lendkerék rögzítése
  4. Régi stator kiszerelése

Új stator beszerelése:

  1. Pozicionálás: Megfelelő tájolás ellenőrzése
  2. Rögzítés: Csavarok meghúzása specifikált nyomatékkal (8-12 Nm)
  3. Vezetékezés: Színkód szerinti csatlakoztatás
  4. Szigetelés: Kábelek védelme károsodás ellen
  5. Tesztelés: Elektromos mérések elvégzése

Szükséges szerszámok:

  • Lendkerék lehúzó
  • Nyomatékkulcs (8-12 Nm)
  • Multiméter (méréshez)
  • Szigetelőszalag

Diagnosztika és hibakeresés

Gyakori hibák és tünetek:

Teljes energiatermelési hiba:

  • Tünetek: Nincs szikra, nem világít a lámpa
  • Ok: Tekercs megszakadás vagy rövidzár
  • Megoldás: Állórész teljes cseréje

Gyenge töltés:

  • Tünetek: Akkumulátor lemerülése, gyenge világítás
  • Ok: Részleges tekercs hiba vagy rossz csatlakozás
  • Megoldás: Elektromos mérések, javítás vagy csere

Időszakos működési zavar:

  • Tünetek: Szórványos gyújtáskimaradás
  • Ok: Kontakt problémák vagy tekercs intermittáló hibája
  • Megoldás: Csatlakozók tisztítása, szigetelés javítása

Diagnosztikai mérések:

Ellenállás mérések:

  • Gyújtás tekercs: 0,5-3,0 Ohm
  • Világítás tekercs: 0,8-5,0 Ohm
  • Töltő ellenállás: 1,0-8,0 Ohm

Feszültség mérések (motor járása közben):

  • Gyújtás kimenet: 50-200V AC (fordulatszámfüggő)
  • Világítás kimenet: 6-14V AC
  • Töltés kimenet: 13,5-14,5V DC (szabályozó után)

Minőségi kategóriák

OEM minőség:

  • Gyártók: Ducati Energia, Kokusan, Mitsuba
  • Jellemzők: Gyári specifikáció, eredeti megbízhatóság
  • Élettartam: 80.000-120.000 km
  • Kategória: Prémium

Utángyártó minőség:

  • Gyártók: RMS, Naraku, 101 Octane
  • Jellemzők: OE specifikáció teljesítés, jó ár-érték arány
  • Élettartam: 50.000-80.000 km
  • Kategória: Jó

Karbantartás és élettartam növelés

Megelőző karbantartás:

Rendszeres ellenőrzések:

  • Csatlakozók vizsgálata - korróziótól és oxidációtól
  • Kábelek állapota - sérülések és kopások
  • Rögzítési pontok - lazulás és rezgések
  • Szigetelés ellenőrzése - nedvesség behatolása

Tisztítás és védelem:

  • Kontaktspray használata csatlakozóknál
  • Vízálló védelem nedves környezetben
  • Rezgéscsillapítás rögzítési pontoknál
  • Hőelvezetés biztosítása megfelelő szellőzéssel

Élettartam tényezők:

Pozitív hatások:

  • Rendszeres karbantartás
  • Megfelelő rögzítés
  • Tiszta üzemanyag használata
  • Túlterhelés elkerülése

Negatív hatások:

  • Nedvesség behatolása
  • Mechanikai rázkódások
  • Túlmelegedés
  • Nem megfelelő telepítés

Mire figyeljen vásárláskor:

Kompatibilitás ellenőrzése:

  • Motor típus és évjárat
  • Csatlakozók száma és típusa
  • Külső méretek és rögzítési pontok
  • Elektromos specifikáció

Minőségi szempontok:

  • Gyártó hírneve és garanciája
  • Anyagminőség és kivitelezés
  • Elektromos paraméterek pontossága
  • Műszaki dokumentáció megléte

Válassza a megbízható minőséget és élvezze a zavartalan robogózást!

Professzionális robogó alkatrészek - szakértői tanácsadással és garanciával

Adatok
Származási hely:
Kína
Termékkód-:
RR60023
A vásárlás után járó pontok:
238 Ft
