Gyújtás alaplap Piaggio 4T 125-200
Gyújtás alaplap Piaggio 4T 125-200
23 340 Ft
  1. Alaplap és lendkerék
  1. ROBOGÓ alkatrészek
  2. APRILIA alkatrészek
  3. APRILIA alkatrészek
  4. Elektromos alkatrészek
  5. Gyújtás rendszer alkatrészei
  6. Alaplap és lendkerék

Gyújtás alaplap Piaggio 4T 125-200

Cikkszám:
R002239
Gyújtás alaplap Piaggio 4T 125-200
Gyújtás alaplap Piaggio 4T 125-200
Gyújtás alaplap Piaggio 4T 125-200
Gyújtás alaplap Piaggio 4T 125-200
Gyújtás alaplap Piaggio 4T 125-200
Gyújtás alaplap Piaggio 4T 125-200
Gyújtás alaplap Piaggio 4T 125-200
Gyújtás alaplap Piaggio 4T 125-200
Rendelhető
Külső raktáron, beszerzési ideje 1-2 munkanap.
23 340 Ft
Márka :
RMS
db

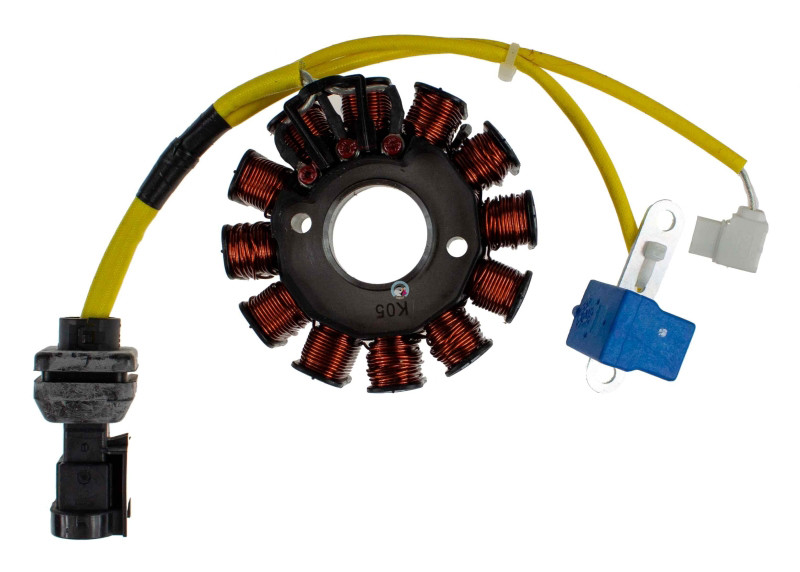

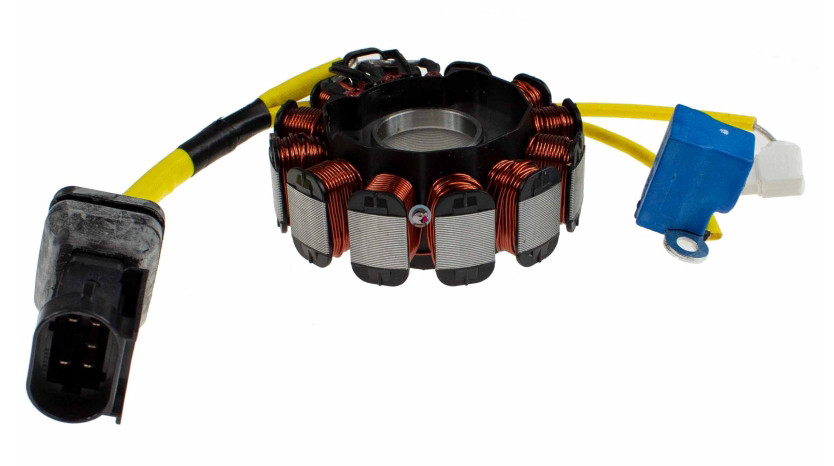

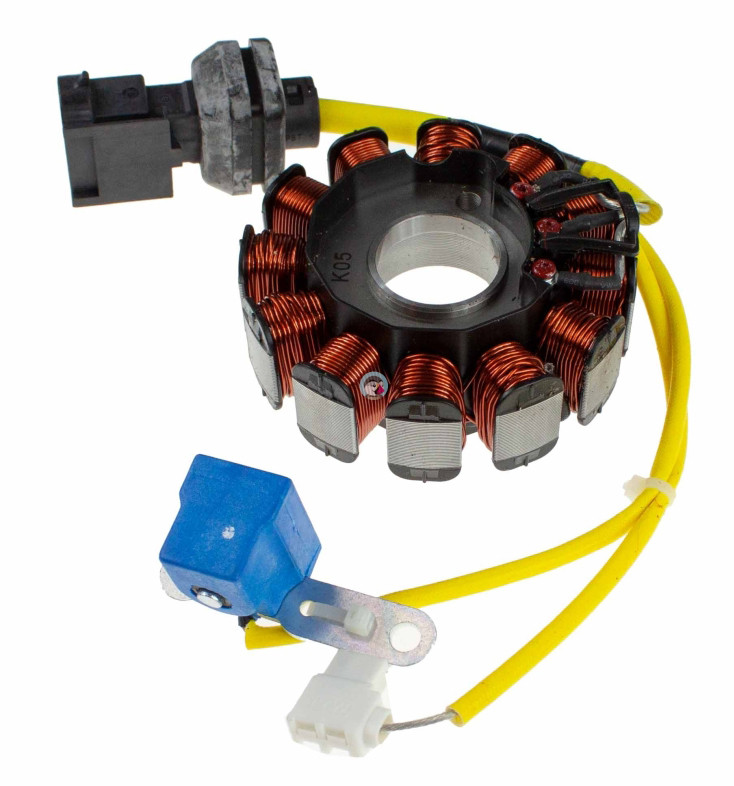

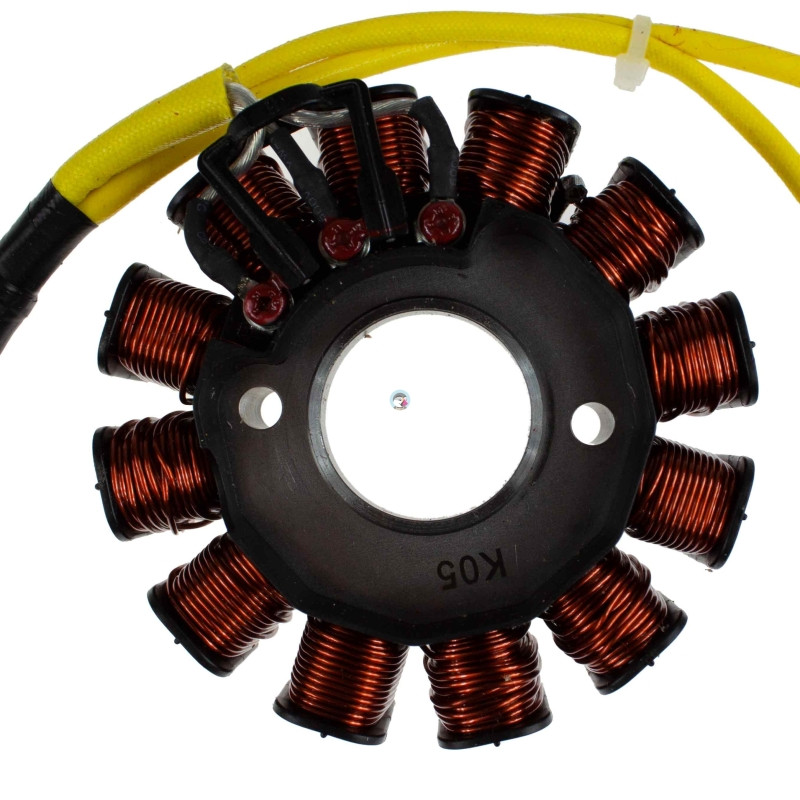

Gyújtás alaplap állórész, 12 tekercses.

Alábbi típusokhoz használható:

  • Aprilia ATLANTIC 125 (03-12)
  • Aprilia ATLANTIC 200 (03-06)
  • Aprilia ATLANTIC 250 (03-08)
  • Aprilia LEONARDO 125 (99-01)
  • Aprilia LEONARDO 150 (99-01)
  • Aprilia LEONARDO ST 125 (01-04)
  • Aprilia MOJITO 125 (03-10)
  • Aprilia MOJITO 150 (03-07)
  • Aprilia HABANA 125 (03-07)
  • Aprilia HABANA 150 (03-07)
  • Aprilia SCARABEO 125 Rotax (99-04)
  • Aprilia SCARABEO 125 Piaggio (03-06)
  • Aprilia SCARABEO 150 Rotax (99-04)
  • Aprilia SCARABEO 200 Rotax (99-04)
  • Aprilia SCARABEO 200 Piaggio (03-06)
  • Aprilia SCARABEO 250 Piaggio (04-06)
  • Aprilia SPORT CITY 125 (04-08)
  • Aprilia SPORT CITY CUBE 125 (08-13)
  • Aprilia SPORT CITY ONE 125 (08-11)
  • Aprilia SPORT CITY STREET 125 (12-13)
  • Aprilia SPORT CITY 200 (04-08)
  • Aprilia SPORT CITY CUBE 200 (08-13)
  • Aprilia SPORT CITY 250 (06-08)
  • Aprilia SR MOTARD 4T 125 (12-15)
  • Derbi BOULEVARD 125 (02-12)
  • Derbi BOULEVARD 150 (02-16)
  • Derbi BOULEVARD 200 (05-07)
  • Derbi GP1 125 (06)
  • Derbi SONAR 4T 125 (09-11)
  • Derbi SONAR 150 (09-11)
  • Derbi VARIANT SPORT 4T 125 (12-17)
  • Gilera DNA 125
  • Gilera DNA 180
  • Gilera NEXUS 125 (07-08)
  • Gilera RUNNER VX 125 (-07)
  • Gilera RUNNER VXR 180
  • Gilera RUNNER VXR 200
  • Gilera RUNNER ST 125 (08-17)
  • Gilera RUNNER ST 200 (08-12)
  • Malaguti MADISON RS 250
  • Malaguti PHANTOM MAX 250
  • Piaggio BEVERLY 125 (-10)
  • Piaggio BEVERLY 200
  • Piaggio BEVERLY 250 (-06)
  • Piaggio CARNABY 125 (07-10)
  • Piaggio CARNABY 200 (07-08)
  • Piaggio FLY 125 (-11)
  • Piaggio FLY 150 (-12)
  • Piaggio HEXAGON GTX 125
  • Piaggio SUPER HEXAGON GTX 125
  • Piaggio LIBERTY 4T 125 Leader (-12)
  • Piaggio LIBERTY 4T 125 PTT (06-15)
  • Piaggio LIBERTY SPORT 4T 125 (06-08)
  • Piaggio LIBERTY DELIVERY 4T 125 (08-09)
  • Piaggio LIBERTY 4T 150 Leader (-13)
  • Piaggio LIBERTY SPORT 4T 150 (08)
  • Piaggio LIBERTY 4T 200 Leader (-08)
  • Piaggio LIBERTY SPORT 200 (07-08)
  • Piaggio MP3 125 (06-08)
  • Piaggio SKIPPER 4T 125
  • Piaggio SKIPPER 4T 150
  • Piaggio TYPHOON 4T 125 (10-20)
  • Piaggio VESPA GT 125 (-06)
  • Piaggio VESPA GT 200 (05-08)
  • Piaggio VESPA GTS 125 (07-12)
  • Piaggio VESPA ET4 125 Leader
  • Piaggio VESPA ET4 150 Leader
  • Piaggio VESPA LX 125 (-10)
  • Piaggio VESPA LX 150 (-09)
  • Piaggio VESPA LXV 125 (06-09)
  • Piaggio VESPA S 125 (07-11)
  • Piaggio VESPA S 150 (08-09)
  • Piaggio X7 125 (08-10)
  • Piaggio X8 125 (05-08)
  • Piaggio X8 150 (06-08)
  • Piaggio X9 125 (-07)
  • Piaggio X9 EVOLUTION 125
  • Piaggio X-EVO 125 (07-16)
  • Piaggio ZIP 4T 125

Vásárolj teljes biztonságban!
Minden nálunk vásárolt termékre 12 hónap garanciát biztosítunk, hogy neked csak az útra kelljen koncentrálnod.
Csomagajánlatok
Részletek

Robogó gyújtás alaplap állórész (stator) a motor elektromos rendszerének szíve, amely a mechanikai forgómozgást elektromos energiává alakítja. Ez a precíziós elektromágneses komponens biztosítja a gyújtórendszer, világítás és egyéb elektromos fogyasztók zavartalan működését. A modern állórész technológia ötvözi a megbízhatóságot a hatékony energiatermeléssel, garantálva a robogója maximális teljesítményét minden körülmények között.

Működési elv és funkciók

Alapvető működés: A stator (állórész) és a lendkerék (forgórész) együttesen alkotják a generátort. A lendkeréken elhelyezett mágnesek forgása során változó mágneses mezőt hoznak létre a stator tekercsek körül, amely elektromos feszültséget indukál.

Főbb funkciók:

  • Gyújtórendszer táplálása - CDI egység és gyújtótrafó energiaellátása
  • Világítás rendszer - fényszóró, hátsó lámpa, irányjelző táplálása
  • Akkumulátor töltés - elektromos rendszer fenntartása
  • Műszeregység táplálása - sebességmérő, fordulatszámmérő működtetése
  • Gyújtási jel generálása - CDI számára fordulatszám és pozíció információ

Műszaki specifikációk és konfigurációk

Tekercs konfigurációk:

6 tekercses állórész (GY6 4T motorok):

  • Külső átmérő: 98-108 mm
  • Vezetékek száma: 5-6 db
  • Teljesítmény: 80-150W
  • Alkalmazás: 50-150 ccm 4T robogók

7 tekercses állórész (2T sportmotorok):

  • Külső átmérő: 84-94 mm
  • Vezetékek száma: 5-7 db
  • Teljesítmény: 60-120W
  • Alkalmazás: 50-80 ccm 2T sportrobogók

8 tekercses állórész (nagy teljesítmény):

  • Külső átmérő: 110-130 mm
  • Vezetékek száma: 6-8 db
  • Teljesítmény: 120-250W
  • Alkalmazás: 125-250 ccm nagyrobogók

Elektromos paraméterek:

Motor Típus Tekercs Szám Kimeneti Teljesítmény Feszültség Vezeték Szám
50 cm³ 2T 6-7 db 60-100W 12 V AC/DC 5-6 db
50 cm³-es 4T 6-8 db 80-120 W 12 V AC/DC 5-7 db
125 cm³-es 4T 8-10 db 120-180 W 12 V AC/DC 6-8 db
150-250 cm³ 10-12 db 150-300 W 12 V AC/DC 7-10 db



Csatlakozási konfigurációk

Vezeték színkódok és funkciók:

5 vezetékes konfiguráció:

  • Sárga: Gyújtás táplálás (AC)
  • Fehér: Világítás táplálás (AC)
  • Piros: Töltés pozitív (+12V)
  • Fekete/Zöld: Massa (földelés)
  • Kék: Gyújtás indítójel

6 vezetékes konfiguráció:

  • Sárga (2 db): Gyújtás táplálás dupla kimenet
  • Fehér: Világítás táplálás (AC)
  • Piros: Töltés pozitív (+12V)
  • Fekete: Massa (földelés)
  • Kék/Zöld: Gyújtás trigger jel

7-8 vezetékes vezérlés:

  • Külön világítás körökhöz (fényszóró/hátsó lámpa)
  • Elektromos önindító támogatás
  • Műszeregység külön táplálása
  • Fejlett CDI rendszerek támogatása

Szerelési útmutató:

Előkészületek: 1

  1. Akkumulátor lekapcsolása
  2. Variátor és kuplung eltávolítása
  3. Lendkerék rögzítése
  4. Régi stator kiszerelése

Új stator beszerelése:

  1. Pozicionálás: Megfelelő tájolás ellenőrzése
  2. Rögzítés: Csavarok meghúzása specifikált nyomatékkal (8-12 Nm)
  3. Vezetékezés: Színkód szerinti csatlakoztatás
  4. Szigetelés: Kábelek védelme károsodás ellen
  5. Tesztelés: Elektromos mérések elvégzése

Szükséges szerszámok:

  • Lendkerék lehúzó
  • Nyomatékkulcs (8-12 Nm)
  • Multiméter (méréshez)
  • Szigetelőszalag

Diagnosztika és hibakeresés

Gyakori hibák és tünetek:

Teljes energiatermelési hiba:

  • Tünetek: Nincs szikra, nem világít a lámpa
  • Ok: Tekercs megszakadás vagy rövidzár
  • Megoldás: Állórész teljes cseréje

Gyenge töltés:

  • Tünetek: Akkumulátor lemerülése, gyenge világítás
  • Ok: Részleges tekercs hiba vagy rossz csatlakozás
  • Megoldás: Elektromos mérések, javítás vagy csere

Időszakos működési zavar:

  • Tünetek: Szórványos gyújtáskimaradás
  • Ok: Kontakt problémák vagy tekercs intermittáló hibája
  • Megoldás: Csatlakozók tisztítása, szigetelés javítása

Diagnosztikai mérések:

Ellenállás mérések:

  • Gyújtás tekercs: 0,5-3,0 Ohm
  • Világítás tekercs: 0,8-5,0 Ohm
  • Töltő ellenállás: 1,0-8,0 Ohm

Feszültség mérések (motor járása közben):

  • Gyújtás kimenet: 50-200V AC (fordulatszámfüggő)
  • Világítás kimenet: 6-14V AC
  • Töltés kimenet: 13,5-14,5V DC (szabályozó után)

Minőségi kategóriák

OEM minőség:

  • Gyártók: Ducati Energia, Kokusan, Mitsuba
  • Jellemzők: Gyári specifikáció, eredeti megbízhatóság
  • Élettartam: 80.000-120.000 km
  • Kategória: Prémium

Utángyártó minőség:

  • Gyártók: RMS, Naraku, 101 Octane
  • Jellemzők: OE specifikáció teljesítés, jó ár-érték arány
  • Élettartam: 50.000-80.000 km
  • Kategória: Jó

Karbantartás és élettartam növelés

Megelőző karbantartás:

Rendszeres ellenőrzések:

  • Csatlakozók vizsgálata - korróziótól és oxidációtól
  • Kábelek állapota - sérülések és kopások
  • Rögzítési pontok - lazulás és rezgések
  • Szigetelés ellenőrzése - nedvesség behatolása

Tisztítás és védelem:

  • Kontaktspray használata csatlakozóknál
  • Vízálló védelem nedves környezetben
  • Rezgéscsillapítás rögzítési pontoknál
  • Hőelvezetés biztosítása megfelelő szellőzéssel

Élettartam tényezők:

Pozitív hatások:

  • Rendszeres karbantartás
  • Megfelelő rögzítés
  • Tiszta üzemanyag használata
  • Túlterhelés elkerülése

Negatív hatások:

  • Nedvesség behatolása
  • Mechanikai rázkódások
  • Túlmelegedés
  • Nem megfelelő telepítés

Mire figyeljen vásárláskor:

Kompatibilitás ellenőrzése:

  • Motor típus és évjárat
  • Csatlakozók száma és típusa
  • Külső méretek és rögzítési pontok
  • Elektromos specifikáció

Minőségi szempontok:

  • Gyártó hírneve és garanciája
  • Anyagminőség és kivitelezés
  • Elektromos paraméterek pontossága
  • Műszaki dokumentáció megléte

Válassza a megbízható minőséget és élvezze a zavartalan robogózást!

Professzionális robogó alkatrészek - szakértői tanácsadással és garanciával

Adatok
Származási hely:
Olaszország
Gyártói kód :
246350142
Termékkód-:
RR682955
Termékkód 2-:
2100000136674
Termékkód 3-:
M22001
A vásárlás után járó pontok:
467 Ft
